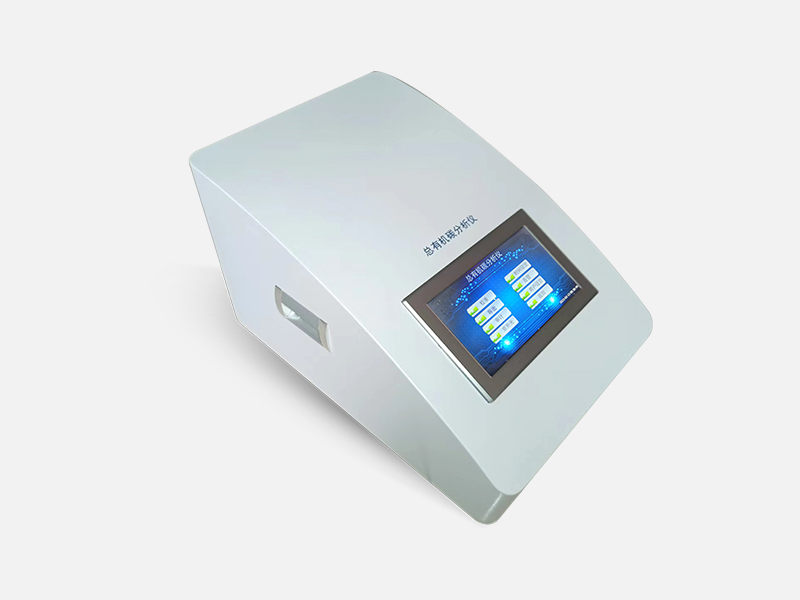

总有机碳TOC分析仪的结构（TOC分析仪的工作原理）

总有机碳TOC分析仪的测量方法是先把水中的有机物氧化成CO2，再测量生成CO2的量。待测水样加酸氧化，去除无机碳，然后定量加入燃烧炉，水样中有机碳燃烧生产的CO2，经除水后送入NDIR检测器测量CO2的总量，由此得到水样中TOC的浓度。总有机碳TOC分析仪的构成包括在线检测装置、样品蠕动泵、分流器、氧化反应器、二氧化碳传感器、微处理控制器和电子线路板、输出接口，它们分别有什么作用呢？

1.在线检测装置

进入TOC分析仪内部后水样的流速大约为0.5ml/min。进入在线检测装置的水样温度可以在1~95℃范围内，仪器的废液和在线检测装置的排出液均由排液管排出。

2.样品蠕动泵——离线检测

离线检测时，TOC分析仪可从样品瓶或其它没有压力的容器直接取样。仪器管路冲洗和仪器校准应在离线状态操作。仪器的进样管为1/16英寸的Teflon管，经蠕动泵抽进管路中的水样流速约为0.5 ml/min。

3.分流器

水样进入TOC分析仪后分成相同流量的两路，其中一路通过延迟线圈进入二氧化碳传感器，检测TIC，另一路通过氧化反应器利用紫外灯（UV灯）加二氧化钛薄膜光催化氧化作用将有机物分解为二氧化碳，进入二氧化碳传感器检测TC。

4.氧化反应器

TOC分析仪利用UV射线在二氧化钛光催化剂的作用下将有机化合物氧化成二氧化碳，氧化反应器是一个UV灯外包螺旋形的石英管。UV灯发出光线，使水产生光分解。

5.二氧化碳传感器

TOC分析仪有两个二氧化碳传感器，由电导率传感器和温度传感器组成。电导率测量采用双精度技术，可以实现自动校准和温度补偿。
